PVPP吸水膨脹體積可增加150%-200%，略低于CMS-Na，但因?yàn)椴蝗苡谒?，溶脹時(shí)不會(huì)產(chǎn)生水溶性聚合物溶脹是產(chǎn)生的高黏度的凝膠層，所以崩解能力相應(yīng)提高。作為藥物崩解劑使用時(shí)，在片劑中使用1%-2%，就可以取得30%-40%其他常用崩解劑所起到的效果，并有良好的再加工性，即回收加工時(shí)不需要再加入多量的崩解劑，同時(shí)在作干性粘合劑使用時(shí)也可以起到崩解劑的作用。市場(chǎng)上有不同的粒度出售。

CMS-Na能分散在水中，形成凝膠，能膨脹體積的300%，pH5.5-7.5時(shí)黏度**大而穩(wěn)定，有較大的吸濕性，可能會(huì)對(duì)制劑質(zhì)量有一定的影響，故需密閉保存，防止結(jié)塊。市場(chǎng)上有不同黏度等級(jí)出售。

PVPP膨脹性能（10倍）比CMS_Na吸水后的膨脹性能（300倍）小，但它的膨脹速度卻很快，約在數(shù)妙后既可膨脹完全，而CMS_Na需用數(shù)分鐘；CMS_Na遇水膨脹后有輕微的膠粘作用，內(nèi)加制軟材，吸水膨脹，干燥后不能完全恢復(fù)原性狀。PVPP屬于可逆性崩解劑，失水后能恢復(fù)原性能。

PVPP具有高分子量和交聯(lián)結(jié)構(gòu)，不溶于水，但有極強(qiáng)的引濕性，而且其堆密度比較小，比表面積比較大。所以遇水后能迅速吸水膨脹，產(chǎn)生很好的崩解作用。 CMS_Na吸水后的膨脹性能更好（300倍），但遇水膨脹后有輕微的膠粘作用，可能會(huì)對(duì)繼續(xù)崩解有點(diǎn)影響吧

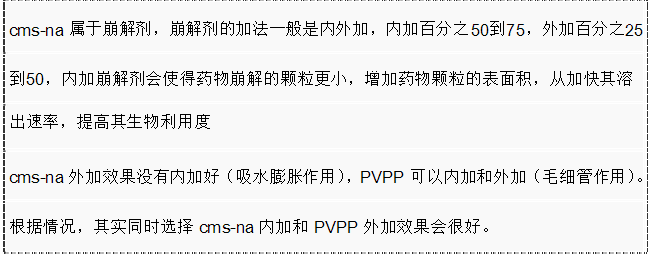

因?yàn)镃MS-Na吸水膨脹再干燥后，下次膨脹效果就不好了，所以在制粒時(shí)加的話不是很好
